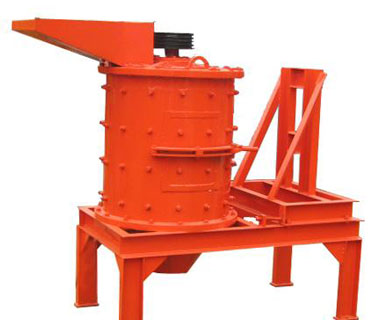

从下方结构图看到,复合锤式破碎机主要由上下法兰、机壳、观察口、底座、主机轮、电机座等部分组成,内部结构主要由转子、衬板、锤头、筒体、销轴等部分组成,物料从上方垂直落到机腔内,转子在电机的带动下高速旋转,物料落入机腔后受到锤头的打击,并且在高速离心力的作用下与分落在转子周围的物料高速碰撞形成粉碎,物料相互撞击后达到规定的成品粒度从副和锤式破碎机底部排出。
1、破碎比大,出料粒度可以任意调节;
2、转子结构经过改进,磨损率低;
3、可以实现粗磨、细碎多种功能;
4、石打石工作原理,易损件更换成本低;
5、液压开启跟换配件,维修方便;
6、轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料);
型号 | 转子直径(mm) | 筒体直径(mm) | 主轴转速(r/min) | 进料粒度(mm) | 出料粒度(mm) | 生产能力(t/h) | 电机功率(kw) | 外形尺寸(长*宽*高)(kw) |
---|---|---|---|---|---|---|---|---|
800 | 650 | 800 | 1350 | ≤50 | 0-5 | 5-15 | 30 | 2200*860*1980 |
1000 | 800 | 850 | 970 | ≤70 | 0-5 | 10-30 | 55 | 2700*1160*2000 |
1250 | 1000 | 850 | 740 | ≤100 | 0-5 | 20-60 | 75 | 2800*1400*2730 |
1500 | 1250 | 1000 | 650 | ≤100 | 0-5 | 30-80 | 110 | 3100*1900*2300 |
1750 | 1560 | 1410 | 600 | ≤100 | 0-5 | 40-100 | 132 | 3350*2100*2800 |
